5、 单击“符号和箭头”选项卡，这个选项卡中主要可选择箭头的样式和设置箭头尺寸，如下图所示。CAD设计软件教程：http://xue.qiongma.net/cad-edu
在这个选项卡中除了常规的标注箭头设置外，还有圆心标记、弧长标注符号、半径折弯和线型折弯等一些特殊标注符号的设置，如果遇到需要修改这方面设置的时候，记得到这里来找。

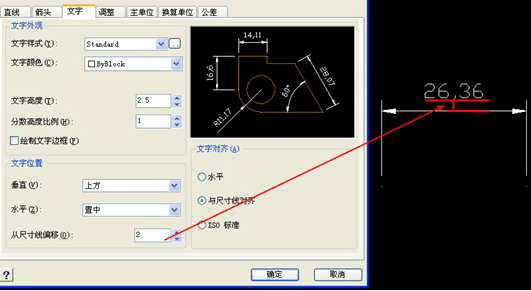

6、 单击“文字”选项卡，在这个选项卡中我们通常要设置的就是“文字样式”、“字高”、“文字颜色”、“从尺寸线偏移”，其对标注的影响如下图所示。
对于常规标注，设置线、箭头和文字三项基本就够了，如果是机械的标注，有时还需要设置公差，如下图所示。
至于调整、主单位、换算单位三个选项卡中的参数并不是不重要，有时非常重要，例如单位和比例的设置等等，但这里就不再详细介绍了。
7、 点确定按钮返回“标注样式管理器”，单击“关闭”按钮可退出“标注样式管理器”。如果想退出后直接使用某一标注样式，可选中该标注样式后单击“置为当前”，然后再退出。
总结：标注参数确实是比较多，用了那么多年CAD，很多选项我还从来没设置过。通过本节学习，我们掌握了标注样式设置的基本方法，大家可以尝试设置一些不同的标注样式，然后用这些标注样式来创建标注。
当然，也可以打开一些已绘制好的标准图纸，通过查看图中标注样式的设置来学习如何设置。
